Čtečka chytrého elektroměru
Zvažujeme čtečku, která se zapojí do zákaznického portu HAN chytrého elektroměru a pošle do Home Assistantu spotřebu podle tarifů, přetoky do sítě, výkon na jednotlivých fázích a to, jestli právě běží vysoký, nebo nízký tarif. Zatím ji nevyrábíme a jestli se do ní pustíme, rozhodne zájem.
- Funguje s Home Assistantem
- Open source
- Bez cloudu
Zatím to nevyrábíme. Jestli se do toho pustíme, rozhodne počet zájemců. Nechte e-mail a dáme vědět jedinou zprávou, až to bude, adresu pak smažeme.

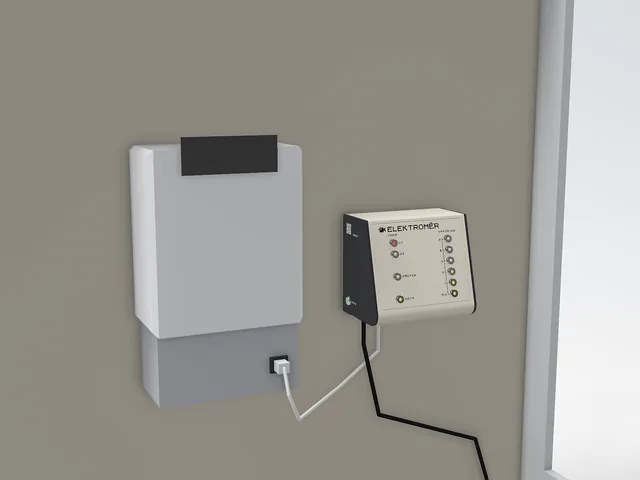

Ilustrace použití. Fotky přidáme z první série. Jak bude vypadat krabička

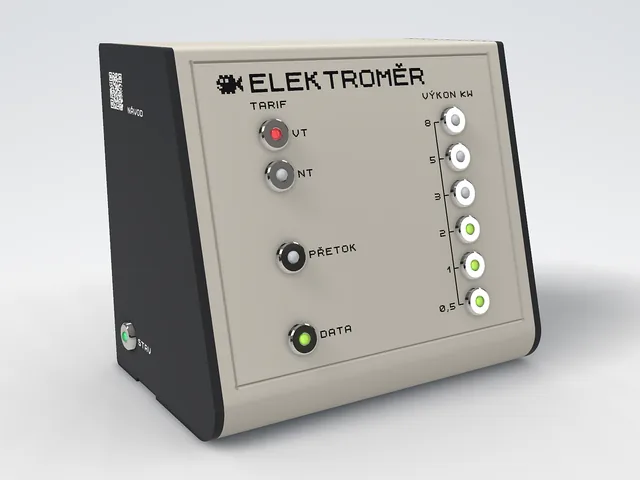

Jak bude vypadat
3D návrh krabičky, kterou si můžete vytisknout i sami. Výrobek ještě není vyrobený, podoba se po prvních zkušebních tiscích může změnit.
Co by čtečka uměla
Chytré elektroměry, které distributoři v Česku hromadně montují, mají zákaznický port HAN. Elektroměr do něj zhruba každou minutu sám posílá svoje údaje. Čtečka je převezme a pošle do Home Assistantu:
- Spotřebu podle tarifů pro energetický přehled Home Assistantu.
- Přetoky do sítě z fotovoltaiky.
- Okamžitý výkon na jednotlivých fázích, třeba pro hlídání jističe.
- Aktuální tarif, takže automatizace pustí bojler nebo nabíjení auta, až běží nízký tarif.
Dobře se doplňuje se Spotem: ten ukazuje spotovou cenu, čtečka skutečnou spotřebu a tarif.
Jak by to fungovalo
Základem je stejná deska Jádro jako u ostatních výrobků Plošné ryby, k ní malá hlava pro port HAN a kabel s konektorem RJ12. Čtení umí ESPHome přímo. Na čele svítí kontrolky tarifu, přetoku a příjmu dat. Všechno zůstává doma v Home Assistantu, bez cloudu a bez ročních poplatků.
Proč se ptáme dřív, než to vyrobíme
Typů elektroměrů je víc a ne všechny se chovají stejně, u některých distributorů ještě neznáme podrobnosti. Proto nejdřív zjišťujeme zájem a podle odpovědí ve formuláři vybereme dobrovolníky na zkoušku prototypů. Když se přihlásí dost lidí, pustíme se do vývoje.
Technické parametry
| Stav | připravujeme, zatím se nevyrábí |
|---|---|
| Připojení k elektroměru | zákaznický port HAN (RS485, konektor RJ12) |
| Co by posílala | spotřeba podle tarifů, přetoky do sítě, okamžitý výkon na fázích, aktuální tarif |
| Na čele | kontrolky tarifu, přetoku a příjmu dat |
| Napájení | USB-C 5 V |
| Systém | Home Assistant a ESPHome, bez cloudu a bez poplatků |
Časté otázky
Smím do elektroměru něco připojit?
Port HAN je zákaznické rozhraní určené právě pro tohle. ČEZ Distribuce uvádí, že jeho použití není potřeba hlásit. U EG.D a PREdistribuce to před výrobou ještě ověříme. Čtečka do elektroměru nic neposílá, jen čte, co elektroměr sám vysílá.
Proč ne čtení blikající LED na elektroměru?
U nových chytrých elektroměrů ČEZ Distribuce vypíná impulzní LED i optický port, zůstává jen port HAN. Ten navíc dává víc údajů: tarify, přetoky i výkon na fázích.
Nahradí to HDO?
Chytrý elektroměr posílá i to, který tarif právě běží a v jakém stavu jsou jeho relé. Home Assistant tak ví, kdy je nízký tarif, bez samostatného přijímače HDO a bez stahování rozpisů z webu distributora.
Elektroměr mám v pilíři u plotu, bude to fungovat?
Čtečka potřebuje napájení a dosah WiFi. V pilíři bez zásuvky a daleko od domu to může být problém, proto se ve formuláři ptáme a před výrobou vyzkoušíme prototypy u dobrovolníků na různých místech a typech elektroměrů.
Kdy to bude?
Termín zatím nemáme. Nejdřív vyrábíme první sérii současných výrobků. Kdo nechá e-mail, dostane jednu zprávu, až se rozhodneme.
