Hladina: hladinoměr do nádrže na dešťovou vodu
Hladina měří ultrazvukem vzdálenost k hladině vody v nádrži nebo studni a přepočítá ji na litry a procenta. Hodnoty posílá do Home Assistantu a upozorní vás, když voda klesne pod nastavenou mez.
- Funguje s Home Assistantem
- Open source
- Bez cloudu
Předobjednávka nic nestojí. Zaplatíte až po výzvě e-mailem, když bude výrobek z první série připravený k odeslání. Do té doby ji můžete zrušit.

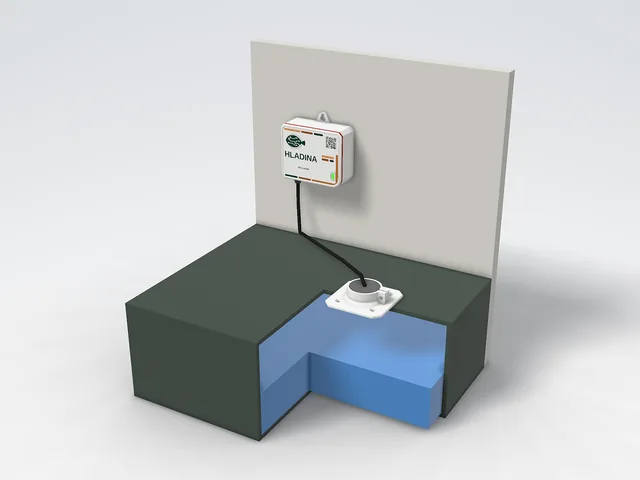

Ilustrace použití. Fotky přidáme z první série. Jak bude vypadat krabička
Jak to funguje a jak se to zapojí
- Ultrazvukový senzor ve víku nádrže měří vzdálenost k hladině.
- Kabel senzoru vede vývodkou do krabičky a končí klíčovaným konektorem JST-PH 6 pin, který obráceně zasunout nejde.
- V krabičce je Jádro s článkem 18650, mezi měřeními spí.
- Hodnoty jdou přes WiFi do Home Assistantu doma, bez cloudu.
- Upozornění na nízkou hladinu v telefonu, graf hladiny a vypnutí čerpadla, když dochází voda.

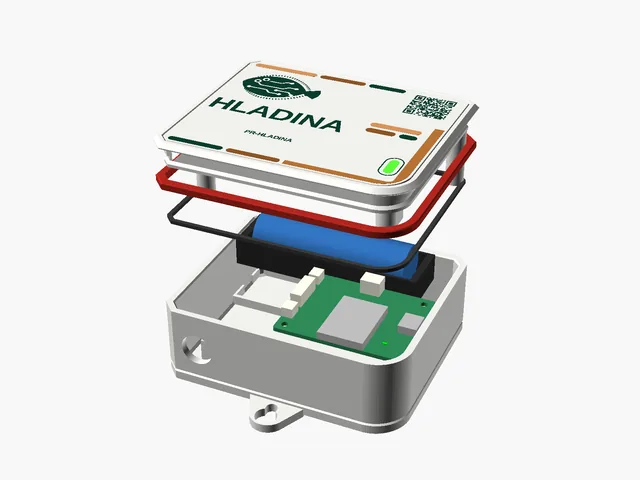

Jak bude vypadat
3D návrh krabičky, kterou si můžete vytisknout i sami. Výrobek ještě není vyrobený, podoba se po prvních zkušebních tiscích může změnit.
Připojení k Home Assistantu ve třech krocích
Vložte článek
Sejměte víko (dva šrouby zespodu) a vložte článek 18650. Stavová LED svítí a zařízení 5 minut čeká na nastavení WiFi.
Nastavte WiFi přes Improv
Kabelem USB-C z prohlížeče Chrome nebo Edge, nebo přes Bluetooth z Home Assistantu. Párování přes Bluetooth potvrdíte stiskem tlačítka BOOT na desce.
Přidejte zařízení do Home Assistantu
Home Assistant zařízení sám najde přes integraci ESPHome. Potvrďte přidání, zvolte tvar nádrže a zadejte její rozměry. Pak zavřete víko a namontujte krabičku a senzor.
Co Hladina měří a proč
Kdo má nádrž na dešťovou vodu, zná to: do nádrže se nevidí a víko se otevírá až ve chvíli, kdy z hadice přestane téct. Hladina tohle řeší jednoduše. Ultrazvukový senzor nad hladinou změří vzdálenost k vodě a zařízení z ní spočítá výšku hladiny, objem v litrech a zaplnění v procentech. Když objem klesne pod mez, kterou si nastavíte, Home Assistant vám pošle upozornění.
Stejně dobře funguje ve studni. Uvidíte, jak hladina reaguje na sucho, na déšť nebo na čerpání, a z historie v Home Assistantu snadno poznáte, jestli má cenu zalévat ze studny i v srpnu.
Jak probíhá instalace
Senzor DYP-A02YYUW je vodotěsný (IP67) a je napevno na kabelu, který je z výroby provlečený průchodkou PG7 a zapojený v krabičce. Nic neprovlékáte ani nekrimpujete, jen připevníte senzor do víka nebo do stropu nádrže tak, aby mířil kolmo dolů na hladinu a v cestě mu nic nepřekáželo. Krabička s elektronikou zůstane venku nebo v šachtě. Je tištěná z bílého PETG, zvenku nemá port ani tlačítka a víko těsní kroužek z TPU. PETG na přímém slunci časem křehne a kolem 70 až 80 °C měkne, proto krabičku dejte do stínu. Těsnost zatím není ověřená zkouškou, krytí IP proto neuvádíme.
Napájí ho běžný Li-ion článek 18650, který není součástí balení. Zařízení většinu času spí v hlubokém spánku, probudí se, několikrát změří, odešle výsledek a za pár sekund zase usne. Podle výpočtu (ne měření) vydrží článek 3000 mAh při intervalu 30 minut a pokojové teplotě asi 10 měsíců, v mrazu znatelně méně. Výpočet je v návodu. Nabíjí se výměnou za nabitý článek, nebo přes USB-C pod víkem doma. Interval a další nastavení měníte z Home Assistantu v režimu údržby, kdy zařízení nespí.
V Home Assistantu pak vyberete tvar nádrže: stojatý válec, ležatý válec, kvádr, nebo vlastní tabulku pro nepravidelné tvary. Zadáte rozměry a výšku, ve které je senzor nad dnem. Zbytek dopočítá firmware.
Co uvidíte v Home Assistantu
Zařízení se objeví přes integraci ESPHome a nabídne několik entit: výšku hladiny, objem v litrech, procenta, binární senzor pro alarm a napětí baterie. Z toho jde postavit přehled na nástěnce, graf spotřeby vody za léto nebo automatizaci, která vypne zavlažování, když v nádrži dochází voda. Měření prochází mediánovým filtrem, takže jedna chybná hodnota (třeba od kapky na senzoru) neudělá v grafu skok.
Otevřený hardware a opravitelnost
Schémata, deska, 3D modely krabičky i firmware jsou zveřejněné. Firmware je v ESPHome pod licencí MIT, hardware pod CERN-OHL-P-2.0. Když senzor po letech doslouží, vyměníte jen hlavu a Jádro zůstane. Když budete chtít měřit něco jiného, upravíte konfiguraci ESPHome a nahrajete ji přes OTA. Zařízení nepotřebuje náš cloud ani mobilní aplikaci a funguje i bez připojení k internetu.
Pro koho Hladina je
Pro zahrádkáře s nádrží na dešťovku, majitele studní a chalup, kde je dobré vědět stav vody na dálku, a pro každého, kdo už Home Assistant používá a chce do něj dostat další kus zahrady. Prodáváme formou předobjednávky a posíláme po výrobě první série.
Co je v balení
- Jádro v krabičce z PETG s těsnicím kroužkem z TPU a potištěným víkem
- Vodotěsný ultrazvukový senzor DYP-A02YYUW na kabelu, z výroby provlečeném průchodkou PG7 a zapojeném v krabičce
- Držák článku 18650 zapojený v krabičce (článek není součástí balení)
- Odkaz na návod a zdrojové soubory
Technické parametry
| Kód produktu | PR-HLADINA |
|---|---|
| Senzor | ultrazvukový DYP-A02YYUW, UART, krytí IP67 |
| Rozsah měření | 3 až 450 cm |
| Tvary nádrže | stojatý válec, ležatý válec, kvádr, vlastní tabulka |
| Výstupy | výška hladiny, objem v litrech, procenta, alarm pod mezí, napětí baterie |
| Filtrace | medián z více měření |
| Napájení | článek Li-ion 18650 v držáku v krabičce (článek není součástí balení), nabíjení přes USB-C pod víkem nebo výměnou článku |
| Provoz na baterii | hluboký spánek, interval měření nastavitelný z Home Assistantu |
| Výdrž baterie | vypočtený odhad asi 10 měsíců při intervalu 30 min (článek 3000 mAh, pokojová teplota) |
| Čip | ESP32-C6-WROOM-1 (WiFi 6, BLE, Thread) |
| Firmware | ESPHome, licence MIT |
| Krabička | matné PETG tištěné na Bambu Lab P1S, těsnicí kroužek z TPU, víko s UV tiskem |
| Kabel senzoru | z výroby provlečený průchodkou PG7 a zapojený |
| Záruka | 24 měsíců |
| Cena | 1 990 Kč |
Časté otázky
Funguje Hladina i ve studni?
Ano. Senzor měří do 450 cm, takže pokryje běžné kopané studny. Senzor musí mít k hladině volný prostor bez žebříku, potrubí nebo výstupků stěny v cestě ultrazvuku.
Potřebuji Home Assistant?
Doporučujeme ho, protože v něm nastavíte tvar nádrže, interval měření a upozornění. Hodnoty uvidíte i v místním webovém rozhraní zařízení a volitelně je můžete posílat přes MQTT.
Jak dlouho vydrží na baterii?
Podle výpočtu, ne měření, vydrží článek 18650 s kapacitou 3000 mAh při intervalu 30 minut a pokojové teplotě asi 10 měsíců. Pod bodem mrazu znatelně méně, delší interval znamená úměrně delší výdrž. Záleží i na síle WiFi signálu. Výpočet je v návodu.
Je baterie v balení?
Není. V krabičce je zapojený držák, do kterého vložíte běžný Li-ion článek 18650 s kapacitou 2500 až 3500 mAh od známého výrobce (button top i flat top). Kupujte od důvěryhodného prodejce, články s nápisem 9900 mAh jsou padělky. Obrácený článek nic nepoškodí, zařízení jen nenaběhne.
Co když mám nádrž nepravidelného tvaru?
Zvolte vlastní tabulku a zadejte do ní dvojice výška a objem. Hodnoty můžete změřit postupným plněním nádrže nebo je najdete v dokumentaci výrobce nádrže.
Vadí senzoru kondenzace nebo pěna na hladině?
Senzor je vodotěsný, ale kapky přímo na měniči nebo hustá pěna mohou dát chybné měření. Proto Hladina počítá medián z více měření. Pomůže i umístění senzoru dál od přítoku.
Kdy Hladinu dostanu?
Prodáváme formou předobjednávky. Posíláme po výrobě první série, o termínu vás budeme informovat e-mailem.
