Úl: úlová váha s WiFi pro Home Assistant
Úl váží celý úl na čtyřech tenzometrech a k tomu měří teplotu a vlhkost uvnitř. Data posílá přes WiFi do Home Assistantu, kde uvidíte hmotnost, denní přírůstek a jejich historii.
- Funguje s Home Assistantem
- Open source
- Bez cloudu
Předobjednávka nic nestojí. Zaplatíte až po výzvě e-mailem, když bude výrobek z první série připravený k odeslání. Do té doby ji můžete zrušit.

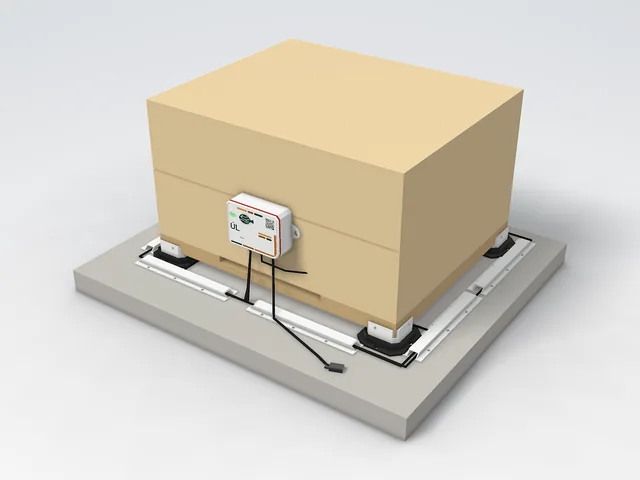

Ilustrace použití. Fotky přidáme z první série. Jak bude vypadat krabička
Jak to funguje a jak se to zapojí
- Čtyři tenzometry v tištěných nohách pod rohy úlu váží celý úl, čidlo SHT40 v úlu měří teplotu a vlhkost.
- Kabely vedou vývodkami do krabičky, tenzometry přes převodník HX711 s klíčovaným konektorem JST-PH 6 pin, čidlo SHT40 do konektoru Qwiic.
- V krabičce je Jádro napájené 5 V z běžné USB nabíječky, bez baterie.
- Data jdou přes WiFi do Home Assistantu doma, bez cloudu.
- Upozornění v telefonu při náhlém úbytku hmotnosti (možný roj) a graf hmotnosti za celou sezónu.

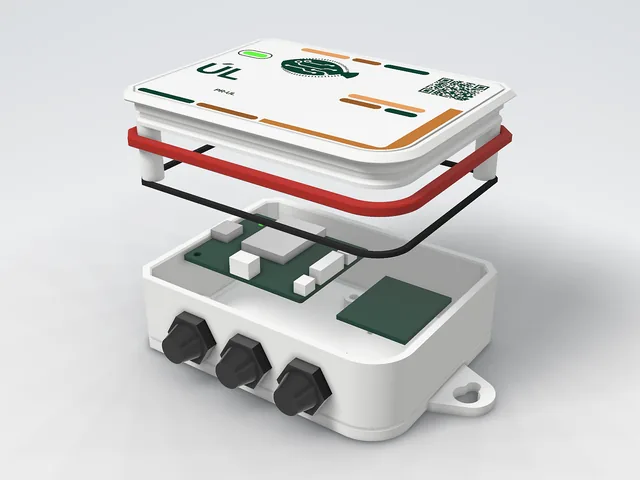

Jak bude vypadat
3D návrh krabičky, kterou si můžete vytisknout i sami. Výrobek ještě není vyrobený, podoba se po prvních zkušebních tiscích může změnit.
Připojení k Home Assistantu ve třech krocích
Nastavte WiFi přes Improv
Nejlépe doma: sejměte víko krabičky (dva šrouby zespodu) a zadejte WiFi kabelem USB-C z prohlížeče, nebo přes Bluetooth z Home Assistantu s potvrzením tlačítkem BOOT. Zvolte síť, na kterou na stanovišti dosáhnete.
Postavte nohy a připojte napájení
Patky přišroubujte na rovný pevný podklad do obdélníku podle dna úlu, tenzometry vložte do kapes v rozích a rohy postavte na patky. Čidlo SHT40 vložte do úlu a konektor USB-A zapojte do USB nabíječky. Nic nepájíte.
Přidejte váhu a zkalibrujte ji
Home Assistant váhu najde přes integraci ESPHome. Prázdnou váhu vytárujte, položte na ni známé závaží a jeho hmotnost zadejte. Pak teprve postavte úl tak, aby rohy dna sedly do botek.
Co úlová váha měří
Hmotnost úlu je jeden z nejlepších ukazatelů, co se uvnitř děje, a přitom ji zvenku nevidíte. Úl postavíte na čtyři nohy s tenzometry a váha vám každý den řekne, kolik úl přibral nebo ubral. Během snůšky uvidíte, jestli včely nosí a kolik. Na podzim zjistíte, jestli mají dost zásob na zimu, a v předjaří, jestli je nespotřebovaly dřív, než začne snůška.
K tomu měří teplotu a vlhkost uvnitř úlu. Čidlo SHT40 je na tenkém kabelu Qwiic, takže ho vložíte mezi nástavky nebo pod víko. Z teploty poznáte, kde se zimní chumáč drží, a v sezóně, jestli včely plodují.
Jak je váha postavená
Váha stojí na čtyřech tištěných nohách přímo pod rohy dřevěného dna úlu. Každá noha je černá patka na podkladu, tenzometr s nosností 50 kg a bílý roh s botkou, do které zapadne roh dna. Celkem váha nese 200 kg. Nosník přes celou délku nepotřebuje, tím je samo dno úlu. Plast je jen v tlaku nad tenzometrem a pod ním, takže případné slehnutí plastu by údaj měnit nemělo. Všechny čtyři tenzometry jsou z výroby připájené k jednomu převodníku HX711, který je spolu s Jádrem v krabičce. Nic nepájíte: patky přišroubujete na rovný a pevný podklad, tenzometry vložíte do rohů, rohy postavíte na patky a na ně úl.
Polystyrenová a plastová dna by se pod nohami prohnula. Pro ně je varianta s rohy pro dva dřevěné hranoly 45 x 45 x 500 mm, které koupíte v hobbymarketu.
Váha měří pořád, aby poznala i rychlý pokles při rojení. Baterii nemá, napájí se z 5 V: napájecí kabel vede z krabičky vývodkou a končí konektorem USB-A, který zapojíte do libovolné USB nabíječky. Krabička je z bílého PETG, zvenku nemá port ani tlačítka a víko těsní kroužek z TPU. Bez elektřiny na stanovišti pomůže solární panel s akumulátorem a výstupem USB 5 V.
Co uvidíte v Home Assistantu
Váha se do Home Assistantu přidá přes integraci ESPHome. Uvidíte hmotnost úlu, denní přírůstek, změnu za 15 minut, teplotu a vlhkost. Kalibraci uděláte přímo z Home Assistantu: prázdnou váhu vytárujete, položíte známé závaží a zadáte jeho hmotnost. Žádné potenciometry ani přepisování konstant ve firmwaru.
Z historie hmotnosti pak snadno postavíte graf celé sezóny. Pomocí automatizace si můžete nechat poslat upozornění, když úl během dne náhle ztratí hmotnost (to může znamenat roj), nebo když hmotnost na podzim klesne pod mez, kterou považujete za bezpečnou na zimu.
Otevřené, opravitelné, rozšiřitelné
Firmware je v ESPHome pod licencí MIT, schémata a deska pod CERN-OHL-P-2.0 a 3D modely nohou a krabičky jsou zveřejněné. Když se tenzometr poškodí, vyměníte jen ten. Když budete chtít vážit víc úlů, můžete si postavit další váhu podle zveřejněných podkladů. Zařízení nepotřebuje cloud ani aplikaci a data zůstávají u vás doma.
Pro koho je Úl
Pro včelaře, kteří už mají doma Home Assistant, nebo ho kvůli tomu chtějí začít používat. V Česku hospodaří zhruba 65 tisíc včelařů s přibližně 715 tisíci včelstvy a většina z nich zatím do úlu nahlíží jen při prohlídce. Jedna kontrolní váha na stanovišti stačí, abyste věděli, kdy se vyplatí jet k úlům a kdy ne. Prodáváme formou předobjednávky, posíláme po výrobě první série.
Co je v balení
- Jádro v krabičce s potištěným víkem a hlavicí HX711
- 4 tenzometry 50 kg, z výroby připájené k HX711 a vedené vývodkou do krabičky
- Čidlo SHT40 na kabelu Qwiic pro umístění do úlu, vedené vývodkou do krabičky
- Napájecí kabel 5 V vedený vývodkou, zakončený konektorem USB-A pro libovolnou USB nabíječku
- 4 tištěné nohy pod rohy dna úlu: bílý roh s botkou a černá patka
- Vruty k patkám a krytu elektroniky
- Odkaz na návod a zdrojové soubory
Technické parametry
| Kód produktu | PR-UL |
|---|---|
| Tenzometry | 4x polomůstek 50 kg, celkem 200 kg |
| Převodník | HX711 |
| Nohy | 4 tištěné z PETG (patka, tenzometr, roh s botkou) přímo pod rohy dřevěného dna úlu |
| Polystyrenové a plastové dno | varianta se 2 dřevěnými hranoly 45 x 45 x 500 mm, hranoly nejsou v balení |
| Teplota a vlhkost v úlu | SHT40 na kabelu Qwiic |
| Výstupy | hmotnost, denní přírůstek, změna za 15 minut, teplota, vlhkost |
| Kalibrace | z Home Assistantu: tára a známé závaží |
| Napájení | 5 V z libovolné USB nabíječky (kabel s konektorem USB-A), bez baterie |
| Čip | ESP32-C6-WROOM-1 (WiFi 6, BLE, Thread) |
| Firmware | ESPHome, licence MIT |
| Záruka | 24 měsíců |
| Cena | 2 990 Kč |
Časté otázky
Jak velký úl unese?
Čtyři tenzometry po 50 kg dávají dohromady 200 kg. To pokryje běžné nástavkové úly i v době snůšky. Nohy stojí každá zvlášť přímo pod rohy dna, takže je rozmístíte podle rozměru vašeho úlu.
Jaké dno úlu váha potřebuje?
Výchozí nohy jsou pro tuhé dřevěné dno (podmet), které samo nese úl mezi nohama. Polystyrenové a plastové dno by se v místech pod nohami prohnulo, pro ně je varianta s rohy pro dva dřevěné hranoly 45 x 45 x 500 mm. Hranoly koupíte v hobbymarketu (tlakově impregnované nebo modřín), v balení nejsou. Jaké dno máte, nám napište do poznámky k objednávce.
Potřebuji na stanovišti WiFi?
Ano, verze 1 komunikuje přes WiFi. Pokud je stanoviště daleko od domu, pomůže venkovní přístupový bod nebo opakovač. Varianty s LoRa nebo LTE zatím nenabízíme.
Jak často váha měří?
Pořád. Hmotnost posílá do Home Assistantu jako průměr za 30 s a navíc počítá změnu za posledních 15 minut, podle které poznáte vyrojení.
Ovlivňuje váhu teplota?
Tenzometry mají malou teplotní závislost, proto se hmotnost během dne a noci může mírně měnit i bez změny v úlu. Pro hodnocení snůšky je spolehlivější denní přírůstek měřený vždy ve stejnou dobu, například v noci.
Můžu váhu používat bez Home Assistantu?
Hodnoty uvidíte v místním webovém rozhraní zařízení a volitelně je pošlete přes MQTT. Kalibrace, historie a upozornění jsou ale nejpohodlnější v Home Assistantu.
Kdy váhu dostanu?
Prodáváme formou předobjednávky. Posíláme po výrobě první série a o termínu vás informujeme e-mailem.
