Senzor: teploměr pro Home Assistant na zahradu
Senzor měří teplotu nerezovou sondou DS18B20 a teplotu a vlhkost vzduchu čidlem SHT40. Hodí se do kompostu, na hlídání mrazu u sazenic i do skleníku a všechno posílá do Home Assistantu.
- Funguje s Home Assistantem
- Open source
- Bez cloudu
Předobjednávka nic nestojí. Zaplatíte až po výzvě e-mailem, když bude výrobek z první série připravený k odeslání. Do té doby ji můžete zrušit.

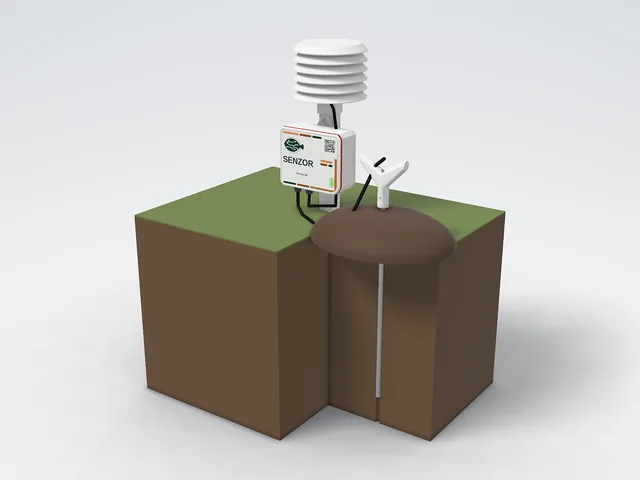

Ilustrace použití. Fotky přidáme z první série. Jak bude vypadat krabička
Jak to funguje a jak se to zapojí
- Nerezová sonda měří teplotu ve středu kompostu nebo v půdě, čidlo SHT40 teplotu a vlhkost vzduchu ve výšce rostlin.
- Oba kabely vedou vývodkami do krabičky, sonda do klíčovaného konektoru JST-PH 6 pin, čidlo vzduchu do konektoru Qwiic.
- V krabičce je Jádro s článkem 18650, mezi měřeními spí.
- Hodnoty jdou přes WiFi do Home Assistantu doma, bez cloudu.
- Varování před mrazem v telefonu, graf teplot a upozornění na přehřátý kompost.

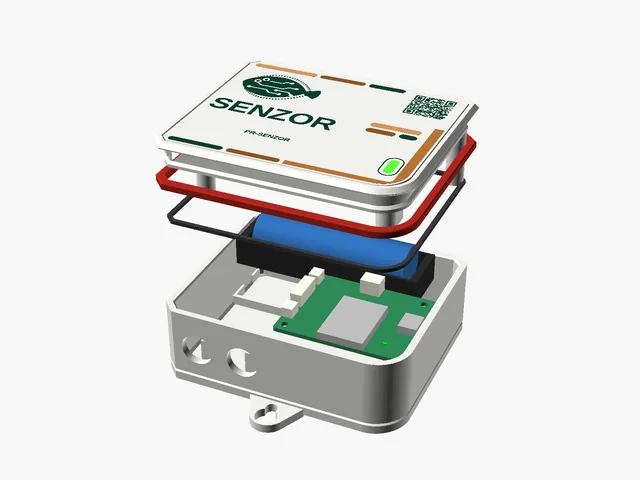

Jak bude vypadat
3D návrh krabičky, kterou si můžete vytisknout i sami. Výrobek ještě není vyrobený, podoba se po prvních zkušebních tiscích může změnit.
Připojení k Home Assistantu ve třech krocích
Vložte článek
Sejměte víko (dva šrouby zespodu) a vložte článek 18650. Stavová LED svítí a zařízení 5 minut čeká na nastavení WiFi.
Nastavte WiFi přes Improv
Kabelem USB-C z prohlížeče Chrome nebo Edge, nebo přes Bluetooth z Home Assistantu. Párování přes Bluetooth potvrdíte stiskem tlačítka BOOT na desce.
Přidejte Senzor do Home Assistantu a namontujte ho
Home Assistant zařízení najde přes integraci ESPHome. Nastavte prahy a interval měření, zavřete víko, sondu zasuňte do kompostu a čidlo vzduchu dejte do stínu.
Jeden teploměr, tři úlohy na zahradě
Na zahradě je teplota často to nejdůležitější, co se vyplatí znát, a pokaždé jde o jiné místo: střed kompostu, výšku listů u čerstvě vysazených rajčat, vzduch ve skleníku v noci. Senzor má proto dvě čidla. Nerezovou sondu DS18B20, kterou zasunete tam, kde potřebujete měřit, a čidlo SHT40 pro teplotu a vlhkost vzduchu kolem.
Nic se nepřepíná. Senzor posílá všechny hodnoty najednou a v Home Assistantu použijete ty, které se k úloze hodí.
Kompost, mráz a skleník
Kompost. Dlouhá sonda 30 cm na metrovém kabelu dosáhne do středu hromady. Firmware rozděluje teplotu do pásem 20, 40, 55 a 70 °C, takže v Home Assistantu nevidíte jen číslo, ale i fázi, ve které kompost je. Podrobnosti najdete na stránce teploměr do kompostu.
Mrazová výstraha. Čidlo vzduchu SHT40 ve výšce rostlin a binární senzor s hysterezí. Když teplota klesne pod práh, senzor se zapne a zůstane zapnutý, dokud se teplota nezvedne o nastavený kus nad něj. Upozornění tak nechodí dokola. Víc na stránce mrazová výstraha.
Skleník. Teplota a vlhkost vzduchu z čidla SHT40. Uvidíte, kdy je potřeba větrat a jak nízko klesá teplota v noci. Víc na stránce teploměr do skleníku.
Instalace a napájení
Sonda i čidlo vzduchu přijdou na kabelech z výroby provlečených vývodkami a zapojených, nic neprovlékáte ani nekrimpujete. Krabičku dejte do stínu, ideálně pod stříšku nebo na kolík pod úrovní listů. Je tištěná z bílého PETG, zvenku nemá port ani tlačítka a víko těsní kroužek z TPU. Stín jí prospívá i proto, že PETG na přímém slunci časem křehne. Těsnost zatím není ověřená zkouškou, krytí IP proto neuvádíme.
Napájí ho běžný Li-ion článek 18650, který není součástí balení. Senzor mezi měřeními spí v hlubokém spánku a po probuzení je vzhůru jen pár sekund, než odešle data. Podle výpočtu (ne měření) vydrží článek 3000 mAh při intervalu 15 minut a pokojové teplotě asi 6 měsíců, v mrazu znatelně méně. Výpočet je v návodu. Nabíjí se výměnou za nabitý článek, nebo přes USB-C pod víkem doma. Interval a další nastavení měníte z Home Assistantu v režimu údržby, kdy zařízení nespí.
Otevřený hardware
Senzor stojí na stejném Jádru jako ostatní naše výrobky. Firmware je v ESPHome pod licencí MIT, hardware pod CERN-OHL-P-2.0. Když budete chtít přidat třeba čidlo půdní vlhkosti přes Qwiic, upravíte konfiguraci a nahrajete ji přes OTA. Žádný cloud, žádná aplikace, data zůstávají ve vaší síti.
Pro koho je Senzor
Pro zahrádkáře, kteří už mají Home Assistant a chtějí do něj dostat to, co se na zahradě děje mimo dosah meteostanice. Kompostáře, kteří chtějí vědět, jestli jejich hromada opravdu hřeje a kdy ji přeházet. Pěstitele sazenic, kterým jarní mrazík už jednou spálil rajčata. Majitele skleníků, kteří nechtějí každé ráno běhat otevírat okna naslepo. A taky všechny, kdo si chtějí postavit vlastní zahradní měření a hledají hotový základ s ESP32, baterií a krabičkou pro venkovní použití.
Senzor je v předobjednávce za 1 090 Kč a posíláme ho po výrobě první série.
Co je v balení
- Jádro v krabičce z PETG s těsnicím kroužkem z TPU a potištěným víkem
- Nerezová sonda DS18B20, 30 cm na 1 m kabelu
- Čidlo SHT40 pro teplotu a vlhkost vzduchu
- Oba kabely z výroby provlečené vývodkami a zapojené v krabičce
- Držák článku 18650 zapojený v krabičce (článek není součástí balení)
- Odkaz na návod a zdrojové soubory
Technické parametry
| Kód produktu | PR-SENZOR |
|---|---|
| Sonda | DS18B20 v nerezovém pouzdře 30 cm na 1 m kabelu |
| Čidlo vzduchu | SHT40 (teplota, relativní vlhkost) |
| Kompost | teplota sondy a Stav kompostu (pásma 20, 40, 55 a 70 °C) |
| Mráz | teplota vzduchu ze SHT40 a Varování před mrazem (binární senzor s hysterezí, nastavitelný práh) |
| Skleník | teplota a vlhkost vzduchu z čidla SHT40 |
| Napájení | článek Li-ion 18650 v držáku v krabičce (článek není součástí balení), nabíjení přes USB-C pod víkem nebo výměnou článku |
| Provoz na baterii | hluboký spánek, interval nastavitelný z Home Assistantu |
| Výdrž baterie | vypočtený odhad asi 6 měsíců při intervalu 15 min (článek 3000 mAh, pokojová teplota) |
| Čip | ESP32-C6-WROOM-1 (WiFi 6, BLE, Thread) |
| Firmware | ESPHome, licence MIT |
| Krabička | matné PETG tištěné na Bambu Lab P1S, těsnicí kroužek z TPU, víko s UV tiskem |
| Záruka | 24 měsíců |
| Cena | 1 090 Kč |
Časté otázky
Jaká sonda je v balení?
Jedna nerezová sonda 30 cm na metrovém kabelu, která dosáhne do středu kompostu. Mrazovou výstrahu a skleník měří čidlo vzduchu SHT40, krátkou sondu proto nenabízíme.
Musím přepínat mezi kompostem, mrazem a skleníkem?
Ne, nic se nepřepíná. Senzor posílá všechny hodnoty najednou a v Home Assistantu použijete ty, které potřebujete: pro kompost teplotu sondy a Stav kompostu, pro mráz teplotu vzduchu a Varování před mrazem, pro skleník teplotu a vlhkost vzduchu.
Proč jsou v balení dvě čidla?
Sonda DS18B20 měří tam, kam ji zasunete (kompost, půda). SHT40 měří teplotu a vlhkost okolního vzduchu. Rozdíl mezi nimi je často užitečnější než každá hodnota zvlášť.
Vydrží krabička venku?
Krabička je tištěná z matného bílého PETG a víko těsní kroužek z TPU. Nemá zvenku port ani tlačítka, horní strana je bez otvorů a víko drží dva šrouby zespodu. PETG na přímém slunci časem křehne a kolem 70 až 80 °C měkne, proto ji dejte do stínu nebo pod stříšku a mimo přímý déšť. Těsnost zatím není ověřená zkouškou, krytí IP proto neuvádíme.
Jak dlouho vydrží na baterii?
Podle výpočtu, ne měření, vydrží článek 18650 s kapacitou 3000 mAh při intervalu 15 minut a pokojové teplotě asi 6 měsíců. Pod bodem mrazu znatelně méně, delší interval znamená úměrně delší výdrž. Výpočet je v návodu.
Je baterie v balení?
Není. V krabičce je zapojený držák, do kterého vložíte běžný Li-ion článek 18650 s kapacitou 2500 až 3500 mAh od známého výrobce (button top i flat top). Kupujte od důvěryhodného prodejce, články s nápisem 9900 mAh jsou padělky. Obrácený článek nic nepoškodí, zařízení jen nenaběhne.
Funguje Senzor bez internetu?
Ano. Komunikuje jen v místní síti s Home Assistantem nebo přes MQTT a má vlastní webové rozhraní. Náš cloud ani aplikaci nepotřebuje.
Kdy Senzor dostanu?
Prodáváme formou předobjednávky. Posíláme po výrobě první série a o termínu vás informujeme e-mailem.
Návod a zdrojové soubory
