Jádro: základní deska pro ESPHome senzor

Jedna deska pro všechny hlavy#

Všechny výrobky Plošné ryby mají stejný základ: desku Jádro. Liší se jen hlavou, tedy tím, co je k Jádru připojené. U Hladiny je to ultrazvukový senzor, u Úlu tenzometry a vážní převodník, u Spotu LED kruh s displejem. Díky tomu má každá krabička stejné napájení, stejný způsob nastavení WiFi a stejný firmware v ESPHome, jen s jinou konfigurací.

Jádro prodáváme i samostatně. Je pro vás, pokud si chcete postavit vlastní ESPHome senzor a nechcete řešit nabíjení baterie, měření jejího napětí, konektory a rozložení desky.

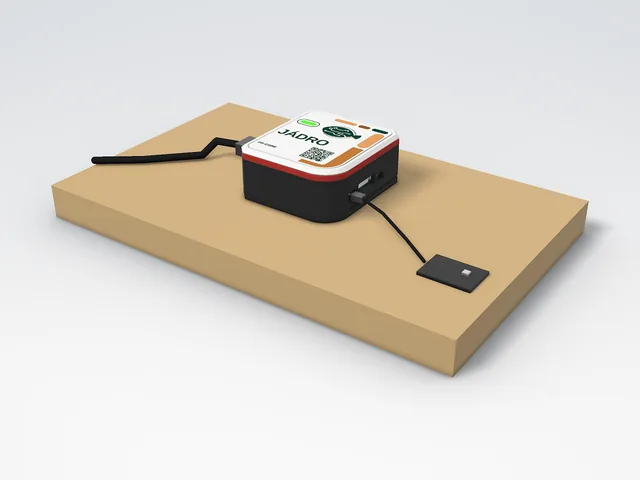

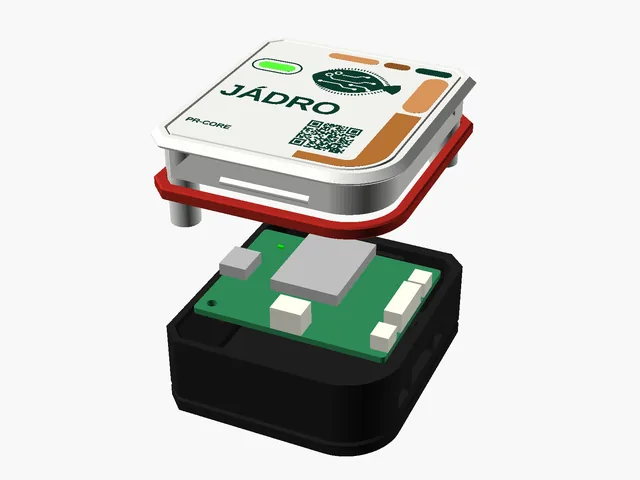

Co na desce najdete#

Srdcem je modul ESP32-C6-WROOM-1 s WiFi 6, Bluetooth LE a rádiem pro Thread a Zigbee. Napájí se přes USB-C nebo volitelnou šroubovací svorku 5 V. Nabíječka Li-ion s konektorem JST-PH dovoluje připojit držák článku 18650, deska měří jeho napětí a má ochranu proti přepólování.

Pro senzory jsou tu dva konektory Qwiic (známé také jako Stemma QT), do kterých zapojíte desky s I2C bez pájení. Šestipinový konektor JST-PH pro hlavu vyvádí GND, 3V3, 5V a tři GPIO, což stačí na UART, jednodrátovou sběrnici nebo adresovatelné LED. Na desce je jednobarevná stavová LED a tlačítka BOOT a RESET. Celé Jádro se vejde do 50 x 40 mm a má dva otvory M2,5 pro uchycení.

Konektor hlavy je otevřená specifikace, podobně jako rozšiřující karty notebooků Framework. Popis je v repozitáři v souboru hardware/heads/SPEC.md, takže si vlastní hlavu může postavit kdokoli. Hlavy i náhradní díly (víka, těsnění, vývodky, kabely) budeme prodávat i samostatně.

Jak s Jádrem pracovat#

Výchozí firmware nahrajete z prohlížeče a WiFi nastavíte přes Improv. Pak už je to běžné zařízení s ESPHome: v ESPHome Builderu v Home Assistantu napíšete konfiguraci v YAML, deska ji přes WiFi stáhne (OTA) a nové entity se objeví v Home Assistantu. Pokud Home Assistant nepoužíváte, má zařízení místní webové rozhraní a volitelně umí MQTT.

Na baterii můžete využít hluboký spánek. Deska se probudí, změří, odešle data a usne. Tak fungují i naše Hladina a Senzor.

Otevřené a opravitelné#

Schéma, deska plošných spojů i 3D modely zveřejňujeme. Hardware je pod licencí CERN-OHL-P-2.0, firmware pod MIT a dokumentace pod CC BY 4.0. Můžete si Jádro upravit, vyrobit, nebo použít jako výchozí bod pro vlastní projekt. Nepotřebuje náš cloud ani aplikaci a funguje i v síti bez internetu.

Pro koho je Jádro#

Pro tvůrce, kteří s ESPHome už mají zkušenost a nebaví je pokaždé znovu řešit napájení, nabíjení a krabičku pro vývojovou desku. Pro ty, kdo chtějí začít a hledají desku, ke které připojí senzor bez pájení. A pro majitele našich hotových výrobků, kteří si chtějí koupit náhradní Jádro nebo postavit další vlastní hlavu na stejném základu.

Jádro je v předobjednávce za 690 Kč, posíláme po výrobě první série.

Co je v balení

• Deska Jádro (osazená a otestovaná)
• Odkaz na schéma, desku a ukázkové konfigurace ESPHome

Technické parametry

Kód produktu	PR-CORE
Modul	ESP32-C6-WROOM-1
Bezdrátové sítě	WiFi 6 (2,4 GHz), Bluetooth LE, IEEE 802.15.4 (Thread, Zigbee)
Napájení	USB-C 5 V, volitelná šroubovací svorka 5 V
Baterie	nabíječka Li-ion, konektor JST-PH pro držák 18650, ochrana proti přepólování
Měření baterie	napětí článku přes dělič na ADC
Rozšíření	2x Qwiic / Stemma QT (I2C)
Konektor hlavy	JST-PH 6 pinů: GND, 3V3, 5V, 3x GPIO, otevřená specifikace
Indikace	stavová LED (jednobarevná)
Tlačítka	BOOT, RESET
Rozměry	max. 50 x 40 mm
Montáž	2 otvory M2,5
Licence	hardware CERN-OHL-P-2.0, firmware MIT, dokumentace CC BY 4.0
Záruka	24 měsíců
Cena	690 Kč
